Especificación
| Modelo | SG-SWZ12ND2-17510 | SG-SWZ06ND2-17510 | |
| Sensor | Sensor de imagen | Sensor SWIR de obturador global SONY InGaAs de 1/2″ IMX990 | Sensor SWIR de obturador global SONY InGaAs de 1/4″ IMX991 |
| Píxeles efectivos | Aprox.1.34MP | Aprox.0.34MP | |
| Tamaño de píxel | 5μm | ||
| Lente | Longitud de onda de respuesta | 1000~1700nm | |
| ICR | Soporta 2 modos: Banda ancha: 1000~1700nm Banda estrecha: 1450~1700nm | ||
| Longitud focal | 17 mm ~ 510 mm, zoom óptico de 30x | ||
| Abertura | F2.8~F5.5 | ||
| Campo de visión | H: 21,3°~0,71°, V: 17,1°~0,57°, D: 27,1°~0,92° | H: 11,6°~0,37°, V: 9,3°~0,3°,D: 14,8°~0,47° | |
| Distancia de enfoque cercano | 1m~10m (Ancho~Teleobjetivo) | ||
| Velocidad de acercamiento | Aprox.7s (Ancho óptico~Teleobjetivo) | ||
| Video | Compresión | H.265/H.264/H.264H/MJPEG | |
| Resolución | 25/30/50/60fps@1280×1024 | 25/30/50/60fps@640×512 | |
| Bitrate de vídeo | 32kbps~16Mbps | ||
| Audio | AAC/MP2L2 | ||
| Vídeo de LVDS | 25/30/50/60fps@2MP (1920×1080) | ||
| Red | Almacenamiento | Tarjeta TF (256 GB), FTP, NAS | |
| Protocolo de red | Onvif, HTTP, HTTPS, IPv4, IPv6, RTSP, DDNS, RTP, TCP, UDP | ||
| multidifusión | Apoyo | ||
| Actualización de firmware (LVDS) | Solo se puede actualizar el firmware a través del puerto de red | ||
| Eventos generales | Movimiento, Sabotaje, Tarjeta SD, Red | ||
| IVS | Cable trampa, Detección de valla cruzada, Intrusión, Objeto abandonado, Movimiento rápido, Detección de estacionamiento, Estimación de reunión de multitudes, Objeto perdido, Detección de merodeo. | ||
| Reducción de ruido | 2D/3D | ||
| Modo de exposición | Manual, automático, prioridad de apertura, prioridad de obturador | ||
| Compensación de exposición | Apoyo | ||
| Velocidad de obturación | 1/1~1/30000s | ||
| Modo de enfoque | Automático/Manual/Semiautomático | ||
| Desempañador electrónico | Apoyo | ||
| Reducción de neblina de calor | Apoyo | ||
| Voltear | Apoyo | ||
| DIA | Apoyo | ||
| Zoom digital | 16x | ||
| Control externo | TTL | ||
| Interfaz | Puerto Ethernet de 4 pines, puerto serie y de alimentación de 6 pines, puerto de audio de 5 pines, LVDS de 30 pines | ||
| Protocolo de comunicación | SONY VISCA, Pleco D/P | ||
| Condiciones de operación | -30~+60°C/20%~80%HR | ||
| Condiciones de almacenaje | -40~+70°C/20%~95%HR | ||
| Fuente de alimentación | CC 12V | ||
| Consumo de energía (por determinar) | Promedio: 6W;Máx.: 11W | ||

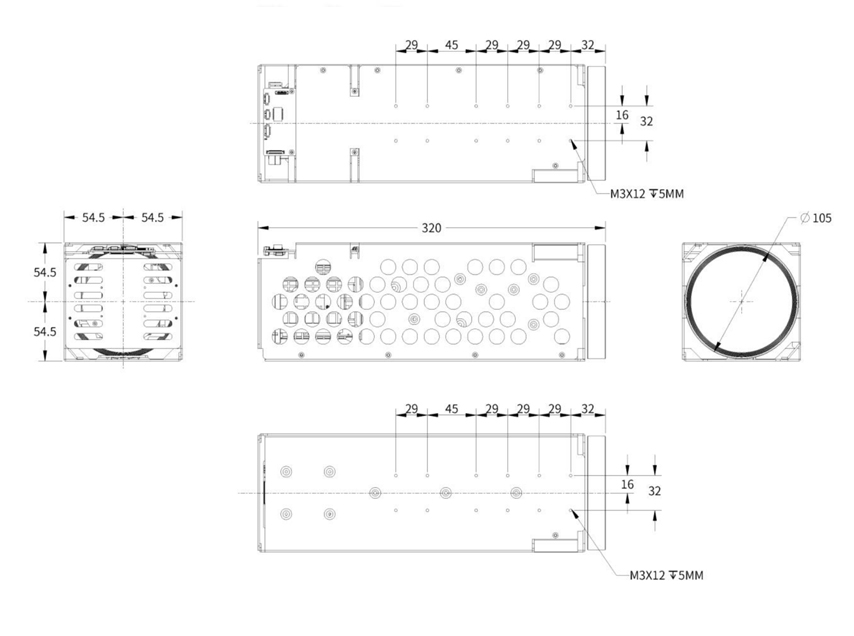

| Dimensiones (largo x ancho x alto) | Aprox.320 mm * 109 mm * 109 mm | ||
| Peso | 3,1 kg | ||
Interfaz de red
| Tipo | Número de PIN | Nombre PIN | Descripción |
| Interfaz Ethernet J2_4 pines | 1 | ETHRX- | Puerto Ethernet adaptativo, Internet RX- |
| 2 | ETHRX+ | Puerto Ethernet adaptativo, Internet RX+ | |
| 3 | ETHTX- | Puerto Ethernet adaptativo, Internet TX- | |
| 4 | ETHTX+ | Puerto Ethernet adaptativo, Internet TX+ | |
| Interfaz de alimentación y UART J3_6pin | 1 | DC EN | CC12V |
| 2 | TIERRA | TIERRA | |
| 3 | RXD1 | Nivel TTL 3.3V, Protocolo Pelco | |
| 4 | TXD1 | Nivel TTL 3.3V, Protocolo Pelco | |
| 5 | RXD0 | Nivel TTL 3.3V, Protocolo Visca | |
| 6 | TXD0 | Nivel TTL 3.3V, Protocolo Visca | |
| Interfaz de audio J1_5 pines | 1 | SALIDA DE AUDIO | Salida de audio (salida de línea) |
| 2 | TIERRA | TIERRA | |
| 3 | AUDIO EN | Entrada de audio (entrada de línea) | |
| 4 | TIERRA | TIERRA | |
| 5 | NC | NC |
Interfaz LVDS
| Puerto | Número | Nombre PIN | Descripción |
| Interfaz J4_30pin LVDS (similar a la interfaz digital SONY de 30 pines) | 1 | NC | NC |
| 2 | NC | ||
| 3 | NC | ||
| 4 | NC | ||
| 5 | NC | ||
| 6 | NC | ||
| 7 | NC | ||
| 8 | NC | ||
| 9 | TIERRA | TIERRA | |
| 10 | TIERRA | ||
| 11 | TIERRA | ||
| 12 | TIERRA | ||
| 13 | DC | Salida CC (CC+7V~+12V) | |
| 14 | DC | ||
| 15 | DC | ||
| 16 | DC | ||
| 17 | DC | ||
| 18 | UART1_TX | Nivel TTL 3.3V, protocolo VISCA, lo mismo que TXD0 en el puerto J3_6pin.Pero no se puede conectar al mismo tiempo. | |
| 19 | UART1_RX | Nivel TTL 3.3V, protocolo VISCA, lo mismo que RXD0 en el puerto J3_6pin.Pero no se puede conectar al mismo tiempo. | |
| 20 | TIERRA | TIERRA | |
| 21 | TXOUT0- | ||
| 22 | TXOUT0+ | ||
| 23 | TXOUT1- | ||
| 24 | TXOUT1+ | ||
| 25 | TXOUT2- | ||
| 26 | TXOUT2+ | ||
| 27 | TXOUTCLK- | ||
| 28 | TXOUTCLK+ | ||
| 29 | TXOUT3- | ||
| 30 | TXOUT3+ |
