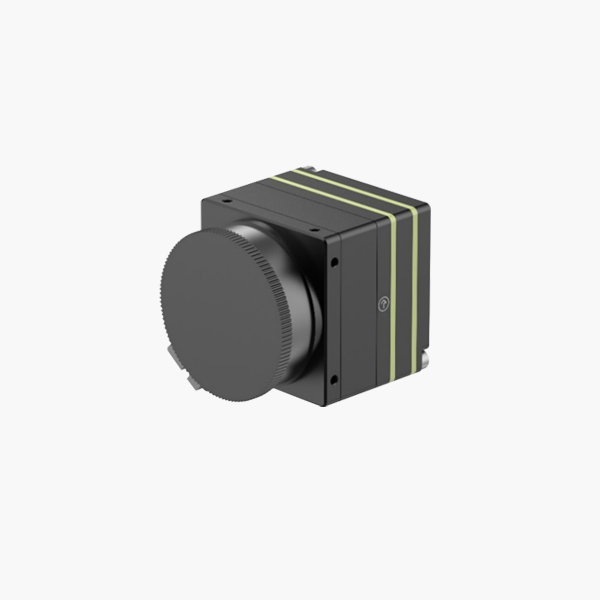

12 μm 640 × 512 USB (CVBS/Tipo - C/MIPI Opcional) Módulo térmico de medición de medición de tamaño compacto

Número de modelo

SG - DTM06U (C, M) 2 - X

SG - DTM06U (C, M) 2 - TX

SG - DTM03U (C, M) 2 - X

SG - DTM03U (C, M) 2 - TX

Sg - dtm02u (c) 2 - x

SG - DTM02U (C) 2 - TX

Módulo térmico

Sensor de imágenes

Microbolómetro Vox sin escolar

Intervalo de píxeles

12 μm

Respuesta a la banda de onda

8 μm a 14 μm

Max. Resolución

640 × 512

384 × 228

256 × 192

Velocidad de cuadro (FPS)

50

25

50

25

50

25

Lente (distancia focal)

9.1/13/19/25 mm

9.1/13 mm

4/7/10 mm

F número

F1.0/ F1.0/ F1.1/ F1.2

F1.0

F1.0

Campo de visión (H × V)

45.9 ° × 36.9 °/32.9 ° × 26.6 °/

22.6 ° × 18.2 °/17.3 ° × 13.8 °

28.7 ° × 21.7 °/20.1 ° × 15.1 °

46.8 ° × 34.1 °/24.6 ° × 18.5 °/16.9 ° × 12.8 °

Medición de temperatura

N / A

Apoyo

N / A

Apoyo

N / A

Apoyo

Medición de temperatura

Rango de temperatura

Modo LT: - 20 ° C ~+150 ° C; Modo HT: 0 ° C ~+550 ° C

Error de medición

Máx. (± 2 ° C, ± 2%); Temperatura operativa: - 20 ° C ~+50 ° C

Visualización de imágenes

Ajuste de la imagen

Brillo, contraste, nitidez

Mejora de detalles

Apoyo

Ganar

Auto/manual

Reducción de ruido

2d/3d

Voltear

Apoyo

Espejo

Apoyo

Pseudo - color

18 paletas de color ajustables

Pasta de mira

Mostrar/desaparecer/ocultar

Procesamiento de imágenes

Corrección de NUC, filtro de ruido digital, DDE

Video

Salida de video

UVC/BT.656/MIPI/LVDS/CVBS

UVC/CVBS

Interfaz de expansión

USB/MIPI/CVBS/Tipo - C

USB/CVBS/Tipo - C

Comunicación en serie

Puerto serie UART

General

Fuerza

DC 4.5 ～ 5.5V; CVBS: DC 4.5–20V

Consumo de energía

≤0.7w@25ToC

≤0.7w@25ToC

≤0.55w@25ToC

Temperatura de trabajo

- 40 ° C ~ 70 ° C

Temperatura de almacenamiento

- 40 ° C ~ 80 ° C

Humedad de trabajo

≤95% HR (no - condensación)

Choque

6.06g aleatorio, 3 - eje, vibración de onda sinusoidal

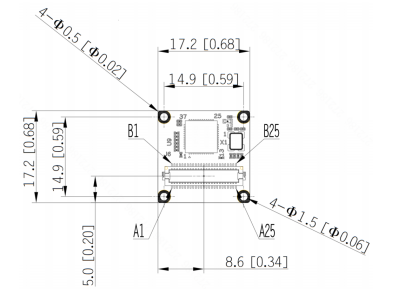

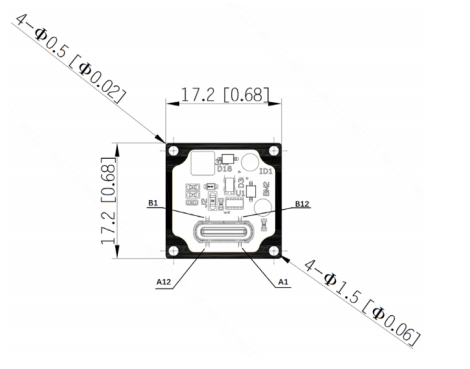

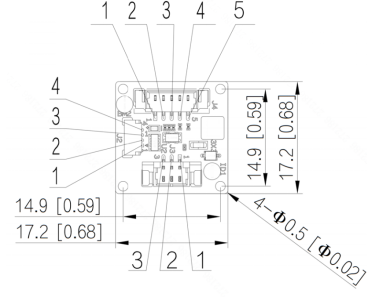

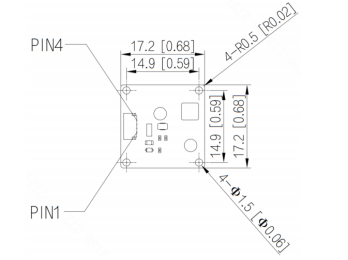

Dimensión

17.3 mm*17.3 mm*10.8 mm (sin placa de cola del anillo espaciador de lente)

Peso

5G (sin placa de cola del anillo espaciador de lente)
