Módulo de cámara de red térmica 640x512 con lente motorizada de 30~180 mm (30~120 mm)
|
modelo |
SG-TCM06N2-M30180 |
SG-TCM06N2-M30120 |
|
|
sensores |
Sensor de imagen |
Microbolómetro VOx no refrigerado |
|
|
Resolución |
640×512 |
||
|
Velocidad de fotogramas |
50Hz |
||
|
Paso de píxeles |
12 μm |
||
|
Rango espectral |
8~14μm |
||
|
NETO |
≤40mK@25°C, F#1.0 |
||
|
Lente |
Recubrimiento |
contenido descargable |
|
|
Longitud focal |
30~180 mm |
30~120 mm |
|
|
Tipo de lente |
motorizado |
motorizado |
|
|
Zoom óptico |
6x |
4x |
|
|
zoom digital |
8x |
8x |
|
|
Valor F |
F1.0~F1.4 |
F1.0~F1.4 |
|
|
campo de visión |
14,59°×11,69°~2,44°×1,96° |
14,59°×11,69°~3,67°×2,93° |
|
|
Vídeo |
Compresión |
H.265/H.264/H.264H/H.264B/MJPEG |
|
|
Compresión de audio |
AAC/MP2L2 |
||
|
Instantánea |
JPEG |
||
|
Resolución |
Transmisión principal: 50 fps@(1280×1024, 1280×720, 704×576, 704×480) |
||
|
Velocidad de bits de vídeo |
4kbps~65Mbps |
||
|
Red |
Protocolo de red |
IPv4, IPv6, HTTP, HTTPS, TCP, UDP, RTSP, RTCP, RTP, ARP, NTP, FTP, DHCP, PPPoE, DNS, DDNS, UPnP, IGMP, ICMP, SNMP, SMTP, QoS, 802.1x, Bonjour |
|
|
API |
ONVIF, API HTTP, SDK, GB28181 |
||
|
Seguridad de la red |
Autenticación de usuario, filtrado IP/MAC, cifrado HTTPS, control de acceso a la red IEEE 802.1X |
||
|
Navegador web |
IE, Edge, Firefox, Chrome |
||
|
Usuario |
Hasta 20 usuarios, 2 niveles: Administrador, Usuario |
||
|
Almacenamiento |
Tarjeta Micro SD/SDHC/SDXC (hasta 1 TB) de almacenamiento local, FTP, NAS |
||
|
Multidifusión |
Soporte |
||
|
Inteligencia |
Protección perimetral |
Cable trampa, detección de vallas cruzadas, intrusión |
|
|
Análisis de comportamiento |
Objeto abandonado, Eliminación de objetos, Movimiento rápido, Detección de multitudes, Detección de merodeadores, Detección de estacionamiento |
||
|
Eventos |
Detección de movimiento, oclusión de vídeo, cambio de escena, detección de audio, red desconectada, conflicto de IP, acceso ilegal, anomalía de almacenamiento |
||
|
Detección de incendios |
Soporte |
||
|
Interfaz |
Ethernet |
Puerto Ethernet de 4 pines, autoadaptación de 10M/100M |
|
|
Entrada/salida de alarma |
1/1 |
||
|
Entrada/salida de audio |
1/1 |
||
|
Interfaz de control |
1x TTL 3,3V (protocolo VISCA), 1x RS485 (protocolo Pelco) (TTL 3.3V opcional) |
||
|
Salida de vídeo |
Red y CVBS |
||
|
Pseudocolor |
Blanco caliente, negro caliente, fusión, rojo hierro, etc. 20 opciones |
||
|
Modo de enfoque |
Automático/Manual/AF con una sola pulsación |
||
|
Modo FFC |
Automático/Manual |
||
|
Configuración de imagen |
Brillo, contraste, nitidez y reducción temporal de ruido |
||
|
OSD |
Soporte |
||
|
Voltear |
Soporte |
||
|
espejo |
Soporte |
||
|
Fuente de alimentación |
CC 12 V, 1 A. |
||
|
Consumo de energía típico |
2,5W |
||
|
Consumo máximo de energía |
7,3W |
7,1W |
|
|
Condiciones de funcionamiento |
-30°C~+60°C/20% a 80% HR |
||
|
Condiciones de almacenamiento |
-40°C~+70°C/20% a 95% HR |
||
|
El primer nivel de protección de lentes |
IP67 |
||
|

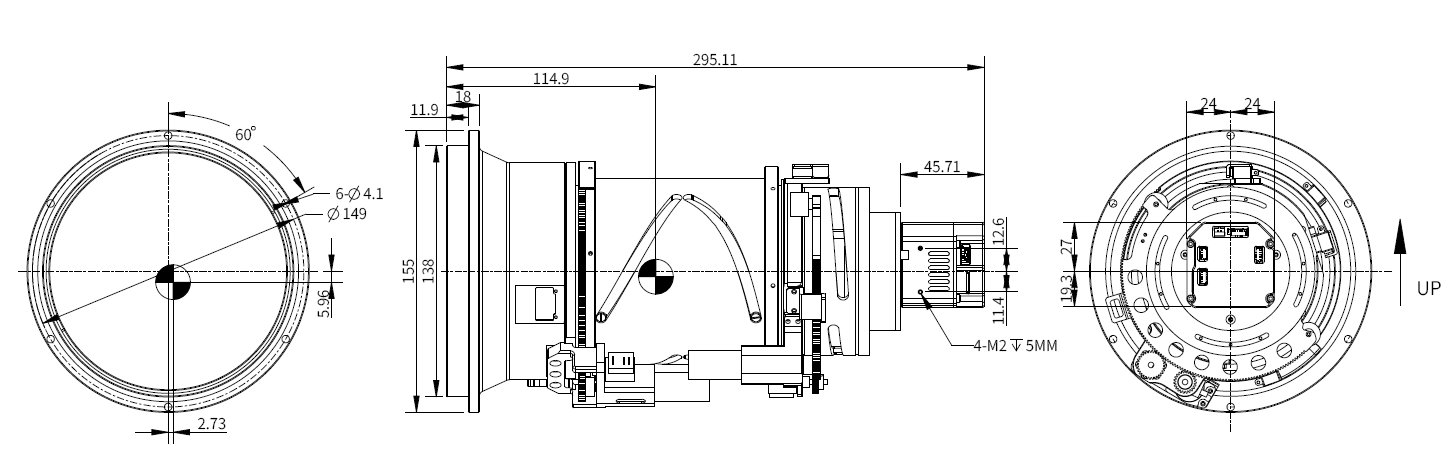

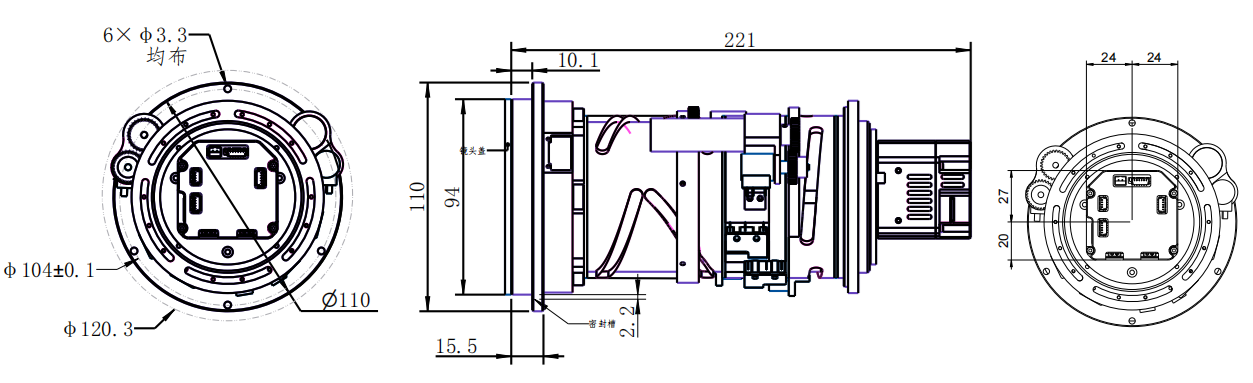

Dimensiones (largo x ancho x alto) |
Φ155*295mm |
Φ110*221 mm (brida) Φ120*221 mm (Proyección máxima) |
|
|
Peso |
Aprox. 3,2 kg (incluida la tapa del objetivo) |
Aprox. 1,72 kg (incluida la tapa del objetivo) |
|
Distancia DRI
Objetivo: el tamaño humano es 1,8 m × 0,5 m (el tamaño crítico es 0,75 m), el tamaño del vehículo es 1,4 m × 4,0 m (el tamaño crítico es 2,3 m); El tamaño del incendio es de 0,13 mx 0,13 m (el tamaño crítico es 0,13 m).
Las distancias de detección, reconocimiento e identificación del objetivo se calculan según los criterios de Johnson.
Las distancias recomendadas de Detección, Reconocimiento e Identificación son las siguientes:
|
Lente |
Detc. |
Rreconocer |
identificadory |
||||||
|
Vehículo |
humano |
fuego |
Vehículo |
humano |
fuego |
Vehículo |
humano |
fuego |
|
|
30mm |
3833 m (12575 pies) |
1250 m (4101 pies) |
217m (712 pies) |
958 m (3143 pies) |
313 m (1027 pies) |
54m (177 pies) |
479 m (1572 pies) |
156 m (512 pies) |
27m (89 pies) |
|
120mm |
15333 m (50305 pies) |
5000 m (16404 pies) |
607m (1991 pies) |
3833 m (12575 pies) |
1250 m (4101 pies) |
152m (499 pies) |
1917 m (6289 pies) |
625 m (2021 pies) |
76m (249 pies) |
|
180mm |
23000 m (75459 pies) |
7500 m (24606 pies) |
910m (2985 pies) |
5750 m (18865 pies) |
1875 m (6152 pies) |
227m (744 pies) |
2875 m (9432 pies) |
938 m (3077 pies) |
113m (371 pies) |
