12um 384x288 Módulo térmico de tamaño compacto de salida USB

Número de modelo

SG - HTM03U2 - T9

SG - HTM03U2 - T15

Módulo térmico

Sensor de imágenes

Vox matrices de plano focal no resuelto

Max. Resolución

384 × 288

Velocidad de cuadro

Ajustable, de 6Hz a 50Hz

Intervalo de píxeles

12 μm

Respuesta a la banda de onda

8 μm a 14 μm

Netd

≤ 40mk (@ 25 ° C), F# = 1.0

Lente (distancia focal)

9.7 mm

15.4 mm

F número

F1.0

F1.0

Ifov

1.2mrad

0.8mrad

Campo de visión (H × V)

26.46 ° × 19.81 °

17 ° × 12.8 °

Mínimo Distancia de enfoque

2m

5m

Medición de temperatura

Rango de temperatura

- 20 ° C ~+150 ° C y 100 ° C ~ 550 ° C

Precisión de la temperatura

Máx (± 2 ° C, ± 2%) a temperatura ambiente 25 ° C y temperatura del objeto por encima de 0 ° C

Distancia de temperatura

(Basado en 0.65 × 0.65m)

10m (más lejano)

15m (más lejano)

Regla de termografía

3 tipos de reglas de medición de temperatura, 21 reglas (10 puntos, 10 regiones y 1 línea)

Salida de datos

Datos de temperatura de 16 bits

Visualización de imágenes

Ajuste de contraste

Sí

Ajuste de brillo

Sí

Paletas

15 paletas de color ajustables, predeterminados blancos calientes

Modo FFC (corrección de campo plano)

Auto, manual, corrección externa

DDE

Sí

General

Interfaz de hardware

USB2.0 FPC

Fuerza

DC 5V ± 5%

Consumo de energía

≤0.55W

Vibración y choque

Vibración: vibración sinusoidal, 20 m/s ², 3 - eje

Choque: media seno, 30 g/11 ms, 3 - eje 6 - forma

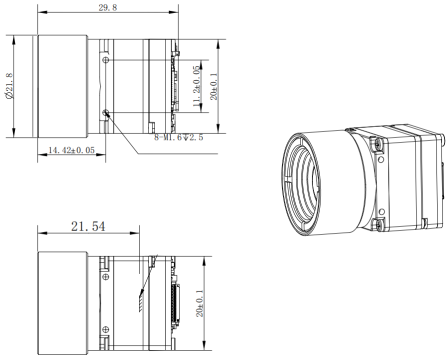

Dimensión

29.8 mm*20 mm*20 mm

29.8 mm*20 mm*20 mm

Peso

≤22g

≤22g

Temperatura de trabajo

- 40 ° C ~ 70 ° C
